dioxyde, Да тупо самоклейка. Не заморачивался.

[Aleksei]

Вот такое сольдано для бедных получилось в корпусе от оптического кросса и того что валялось по ящикам, коробочкам

Прикрепленные изображения

•

[KEL]

А что за импульсник слева?

[Aleksei]

12v 3A, запитывает преобразователь на xl6009 из этой темы https://guitar-gear....b5%d0%bb%d0%b8/

[VladimirCH]

Накал напрямую записан от импульсника? На звуке никак не отражается?

[Aleksei]

Накал 6,3 через модуль понижайку mini360. В звуке ничего постороннего не заметил, уже делал так же в шарпе, тоже все нормально.

[KEL]

То есть лампы 6Н2П-ЕВ?

[Aleksei]

Крайние 6н2п-ев, по серединке ecc83, поставил ее во второй и третий каскад перегруза.

[VladimirCH]

Aleksei (03 февраля 2022 - 03:56) писал:

Накал 6,3 через модуль понижайку mini360. В звуке ничего постороннего не заметил, уже делал так же в шарпе, тоже все нормально.

Хех, а что так можно было? Может и мне так сделать У меня куча всяких понижалок.

[Grechka]

VladimirCH, а кто вам запрещал?

[VladimirCH]

Дык я так хотел сделать сделать в первом своём усилителе, но идею Pokfor забраковал как "непредсказуемую".

[Grechka]

от тока нагрузки зависит. Т.е. от кол-ва балонов и их потребления.

[KEL]

Маленький комбик для учебно-тренировочных упражнений.)) Корпус - из коробки для бэйджиков, пред - 2 канала клин/дист, оконечник по схеме из этой темы #34
Приятной неожиданностью оказалось звучание динамика от советского абонентского громко6оворителя "Обь-302"! Поставил его совершенно случайно, когда оказалось, что предназначаемый для этого "динакорд" не влезает в маленький корпус.
Звук оказался хорошим, даже мой злющий-колючий JFET-5150 "запел" на соляках.
А все потому, что частотка-то гитарная - до 6 кГц.

Прикрепленные изображения

•

[Alixxx]

Всем здравия!
Забацал очередную GTO-шку (по схеме Soldano Supercharger G.T.O.). Внес некоторые изменения в схему для адаптации под 6Н2П-ЕВ и для "усмирения" по басам и избыточному гейну. Результат мне понравился: юзабельный диапазон гейна практически во всем диапазоне регулировки без избытка баса, очень приятный звук на 6Н2П-ЕВ.

[KEL]

Переделал советский фленджер "Электроника ФЛ-01" - собрал всё в новом металлическом корпусе от небольшого хаба; разъёмы, естественно, джеки. Заменил трансформатор (штатный не влезал в новый корпус). Транзистор стабилизатора -15В поставил на больший радиатор - прежний был слишком мелкий, и сильно грелся. На КМОП-рассыпухе собрал индикатор времени задержки, подключив его счётчики к выходу тактового триггера исходной схемы.
Для удобства собрал 4-значный индикатор входного уровня -12, -6, -3, 0 dB.
В схеме обвязки КА528БР2 разорвал цепь прямого сигнала, в правый канал вывел только задержанный звук; в левом - исходный. Теперь фленджер работает как постоянно включённая линия задержки для имитации дабл-трека моей гитары. Оранжевый "глазок" - индикатор включения LFO-модуляции (это лучше на "клине"). На фото время задержки 36 миллисекунд, при работающей модуляции цифры "бегают" туда-сюда - больше-меньше.

Прикрепленные изображения

•
•

[mad]

...очередная "штуковина" по мотивам Уважаемого TrueVAL'a...

[VladimirCH]

У меня сын забацал кабинет по 12" из дсп мебельных. Звук конечно "мощный" по сравнению с 8 дюймовым динамиком. Ещё не совсем доделанный но выглядит довольно симпотично.

Размер выбран под будущий усилитель, он будет довольно большой по ширине.
У нас теперь всё самодельное

[maxxx85]

За вечер сколхозил

Прикрепленные изображения

•
•
•

[Sapado]

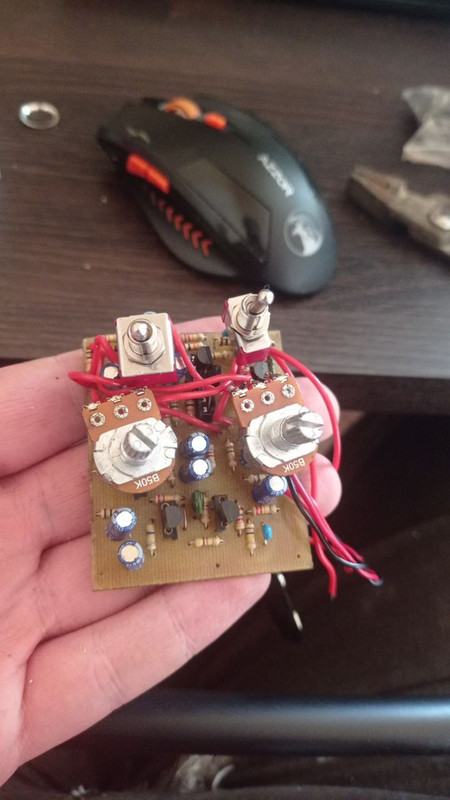

Забацал штуковину. Что-то все попритихли в ветке...Накладку пришлось сделать из б/у.

Прикрепленные изображения

•

[WiSked]

Запилил фленджер с использованием компонентов с развалин меткомбината имени Ильича.

Прикрепленные изображения

•
•

[KEL]

WiSked (23 февраля 2023 - 21:35) писал:

Запилил фленджер с использованием компонентов с развалин меткомбината имени Ильича.

О, у меня такая же БР-ка есть - а можно схему посмотреть?

[WiSked]

KEL, в личку написал.

[DEVASTATOR1349]

Как вам ?) Первый раз Лутом делал корпус, немного криво, но для себя)

[Vdm]

WiSked (23 февраля 2023 - 21:35) писал:

///с развалин меткомбината имени Ильича.

На БР2 делал?

[WiSked]

Vdm, да, на БР2. С этих самых развалин я спас два советских фленджера "Электроника ФЛ-01". Один, комплектный, только с высохшими электролитами, был восстановлен до рабочего состояния. Второй послужил донором КА528БР2.

[Vdm]

Помню, когда у меня появился ФЛ-01, я был сильно разочарован его звуком при повышенной ПОС - какая-то уныло-горбатая АЧХ (где гребень из формант-то??). В итоге убрал конденсаторы из 1-го и последнего каскадов, которые стояли для подъёма и подавления ВЧ. А после БР2 поставил ФНЧ 3-го порядка где-то на 16кГц. И флэнжер зазвучал! Тут же появилась гребнистость АЧХ, звук стал в целом ярче. Ну и до кучи поставил блок выделения огибающей - так появилось плавное подквакивание. Регулятор "Фильтр" стал ездить между этим блоком и модулирующим генератором. В общем, впечатление такое, что ФЛ-01 можно сильно улучшить по яркости звучания.

[WiSked]

Vdm, вот и у меня сложилось впечатление о схеме ФЛ-01 как о сырой, недоведенной. Но вместо колхоза внутри ФЛ-01 я решил сделать полностью новое устройство, которое, кроме прочего, гораздо компактнее.

[Vdm]

Активные внутренности в страте. Управление: регулятор громкости, галетник для переключения резонансов у звучков и кнопочный выключатель для добавления ВЧ. Питание по кабелю от внешнего блока питания.

[maxxx85]

Приятелю собрал, ждал правда он долго! Обтянул кожзамом и сверху жестянка с ламинированной картинкой. Схема простая и поэтому не хотел делал ПП или на дырявках собирать, вот и замутил навесом. Запы чуть ли не с мусорки достал, но звучит всё это классно. Настоящий маршалойд, кусачий)

Прикрепленные изображения

•
•
•

[Sapado]

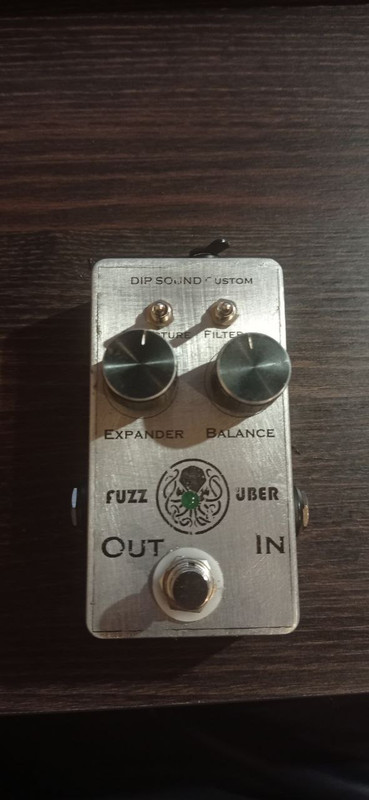

Забацал из хлама, что было в закромах, то и получилось. Будет комбик для баса.

Прикрепленные изображения

•
•
