Bass Booster

By | 05.07.2016

Предисловие.

Данный проект был взят из старого советского журнала для радиолюбителей.

Вот комментарий из того же журнала — «Самоделки юного радиолюбителя.» Москва. «ДОСААФ» 1988:

В этой приставке, во входной цепи включен RC-фильтр (детали C2 — C4, R1 — R3), а каскад на транзисторе VT1 охвачен отрицательной обратной связью через цепь R4-C5-R5. Частотная характеристика приставки имеет завал на частотах 200-600 Гц и подьем на частотах более 1,5 кГц. На частотах 30-100 Гц коэффициент передачи приставки близок к единице.

То есть низкие частоты усиливаются, средние занижены по уровню, а высокие, наоборот, слишком подняты. Особенно ярко это проявляется при игре слэпом-щипке. Я включал бустер в Jalanu-Rubin, в советское время «относительно неплохой» инструмент.

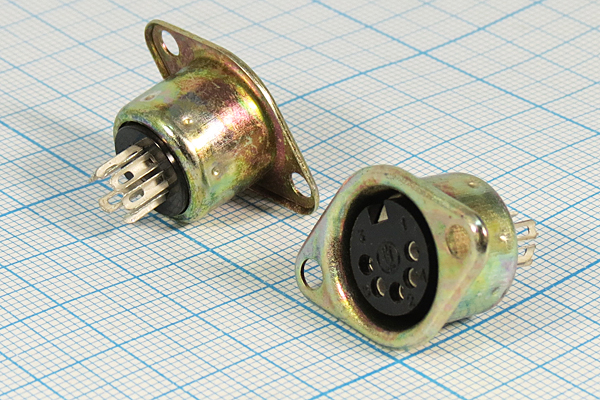

В этой плате кто-то поменял распайку и прибил гвоздями советское гнездо СГ-5, так что красивых ручек на ней не было за то стояло два Тесловских потенциометра, я сделал Jazz-басовую распайку. Оказалось что Tone просто для красоты, датчики не «воспринимают» и конденсатор на 22nF не добавлял новых оттенков, после включения через бустер стало заметно, что регулятор Tone дает изменения в звуке. Эффект конечно не сделал из Яланы Gibson, хотя она сделана под него. Но если придется играть на гитарах пост советских стран, то он сможет сгладить некоторые недостатки звучания вашего инструмента, например слабый сигнал. Новая более яркая атака добавит новый оттенок звучания.

Схема.

BassBuster_schem

Печатная плата.

Изображение печатной платы показано ниже. Вид со стороны дорожек.

Плата очень компактная, поэтому с лёгкостью поместится в корпус гитары. Размеры: 24×25мм.

BassBuster_pcb

Ниже показано подключение проводов к печатной плате:

BassBuster_layout

Транзистор я поставил тот, что в оригинале. Но, можно поэкспериментировать, для получения минимума шума – ГТ310, КТ342, П401 – должны подойти.

Обязательно экранируйте бустер т.к. германиевые транзисторы очень шумят.

Чтобы преобразовать его в гитарный бустер, достаточно поменять С3-С4 на 0.01мкФ.

Примеры звучания.

Сначала фрагмент без обработки, затем с обработкой.

Записывалось Bass=>Bass-booster=>Line In, затем, конвертировалось в mp3, далее ни какой обработки не производилось.
Slap записывалось с регулятором Tone на полную, а Finger Gmaj gamma первый фрагмент с Tone на минимум, второй на максимум.
Фон из-за того, что без экранировки и плата лежала рядом с компьютером.

Список элементов.

Резисторы:

  • 10 кОм — 4 шт.
  • 33 кОм — 2 шт.

Конденсаторы:

  • 4700 пФ — 1 шт.
  • 22 нФ — 1 шт.
  • 100 нФ — 2 шт.
  • 20 мкФ 10в — электролиты — 2 шт.

Транзистор:

  • VT1 — ГТ308 — 1 шт.

Остальное:

  • DPDT переключатель — 1 шт.
  • гнезда jack 6,3 (1-моно 1-стерео) — 2 шт.
  • контакты под крону — 1 шт.
