Junkhead, вот теперь отлично! Вот теперь плюсанул с удовольствием

Плохиш, Дим я как раз спаял файзер еще один. Плата впритык должна поместиться в 0124 гаинту. Я предыдущую просто чуть скукожил.

[Alliance]

Плохиш, прозрачная пленка. Коварным способом)) Ножницами по железу обрезал лишнее, а дорожки проводами развел. А чтобы гнезда влезли, подгадывал, где меньше в их местах деталей.

[Kira]

Итак, таки криво, но собрал лампо-кричалку) первая так сказать попытка оформить чуть более чем почти никак /> Надо разработать таки систему точного позиционирования отверстий и платы относительно корпуса.

[Halvalife]

Kira, начинай сверлить сверлами малого диаметра и постепенно увеличивай, ничего съезжать не будет

[Kira]

Halvalife, так и делал, начинал с 1 мм и так далее - всё равно уехало чуток, но тут беда даже не в том - когда есть запас куда двигать плату в корпусе - это не большая проблема куда уйдёт отверстие под кнопку и гнёзда относительно стенок, а вот когда там впритык - очень важно попасть в то положение на корпусе когда плата выставлена точно относительно стенок. Тут ещё проблема, что корпуса литые, имеют уклон под литьё, а в даташитах на корпуса он не указан, указаны размеры, как-будто всё ровно и прямо, соответственно высчитать где ж оно будет то место не верхней части корпуса относительно его дна - довольно трудновато. Здесь я немного накосячил так как плату взял из проекта, и не переделываю вставлял - собственно выяснилось что гнёзда не на тех позициях чтоб просто хоп и в корпус вставить, да и питание видимо тоже предусматривалось где-то ещё)

В итоге сделал развёртку корпуса на бумаге по снятым ниткой размерам)) на ней уже разрисовал что где и прикладывая отмечал - так что относительно малой кровью )

[Shmel]

Мини бустер питания "Me Gusta"
С одного блока множит на 4 стабилизированных лини питания...

Кранк и Маршал ББ 1

[Seemann]

Shmel, Шмель, ты красавчик, но ручки со старых советских телевизоров и то лучше, чем на ББ />

[Канифолька]

Такие ручки смотрятся когда стоят в больших количествах.

[Shannar]

Не знаю, я вообще привередлив до ручек. Но как оказалось, многие слишком "низкие" для потцев. Хоть гайки с обратной стороны подкладывай.

[Alliance]

Shannar, я всегда шайбу подкладываю, толщиной с гайку от потца. А если штырь длинный на потце, то на станке подпиливаю.

[LexUnder]

Alliance, как подпиливаешь на станке? Расскажи. А то я обычно порчу переменники, когда пытаюсь подрезать их.

[Alliance]

LexUnder, они от нагрева летят, поэтому надо делать по подходам, давая им остывать. У меня подходов за 7 - 10 стачивается до нужной высоты. Подход заканчиваю когда уже в пальцах не удержать. Так как они долго остывают(мин10), то удобно когда надо сразу много штук подпилить. Удачи!)))
Только сейчас подумал что можно попробовать их в воде охлаждать(не полностью конечно))

[Yetti]

LexUnder, я в тисочки небольшие зажимаю вал так, чтобы прорезь в нем была перпендикулярна зажимающим краям тисков, ножовкой по металлу отпиливаю лишнее и потом надфилем снимаю заусенцы. еще ни один потц так не испортил

[Alixxx]

Вот собрал себе Крыску в коллекцию:

[captain_america]

завершил вот свой долгострой - преамп engl mod 2

Прикрепленные изображения

•

[Emppu]

Вышла новая версия лампового предусилителя Black Rectifier, теперь в рэке!





http://vk.com/e_c_electronics

[Dust!]

Emppu, что скрывается за закрашенной частью внутренностей?

[Shmel]

Коммерческая тайна

[SSM]

БП на макетке?

[y_moroz]

Black Rectifier

[Nikmetal]

Забацал вот Hot Line 2))) Ну тут пояснять, я думаю, ничего не надо, итак все ясно.


Emppu, Ну для форумчан зачем секреты-то? Это БП?

[Shmel]

Спикерсимулятор, Celestion Vintage 30 в кабинете 4х12

[LexUnder]

Shmel, я бы спрятал чуток джеки, сильно выглядывают. Гайку подложи)
Nikmetal, это ж не закрытый форум. Кто попало может посмотреть!

[Emppu]

Блок питания, немного с размерами кондеров лажанул. Чтоб внешний вид не портить решил закрыть.

[Halvalife]

Emppu, теперь еще больше захотелось глянуть, что там

[Grechka]

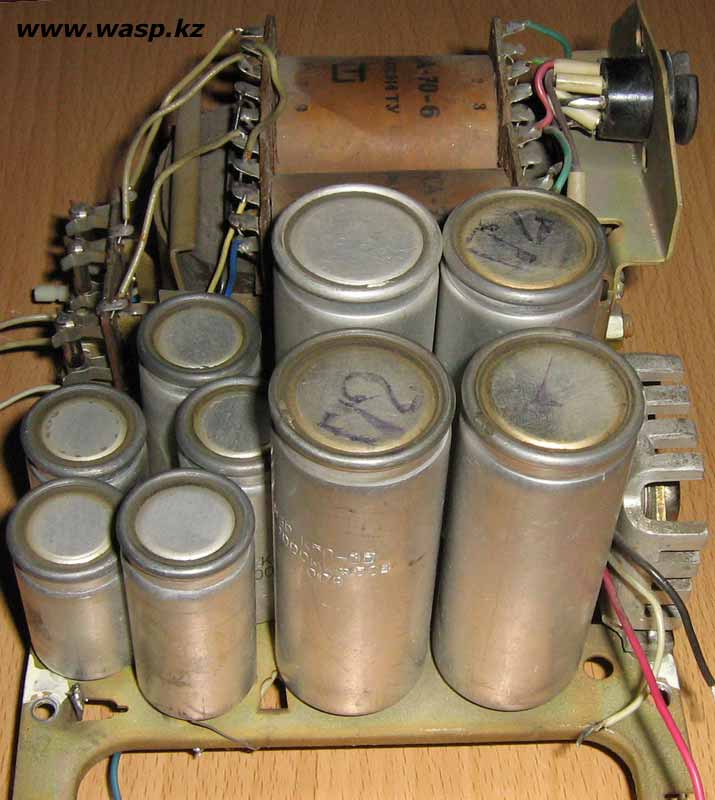

Halvalife, там вот такое http://www.wasp.kz/r...9_mel-104-c.jpg

По любасу

[Graff]

Юрка, жжошь ))))))))))))))

[Grechka]

Graff, а то

[Halvalife]

,

[Shmel]

Собрал таки себе, нравитцо!
Спикерсимулятор, Celestion Vintage 30 в кабинете 4х12
