Центр Тяжести

#1 Пользователь офлайн   Kanistra

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 05 мая 2009 - 00:44

Проэкт находится здесь
Архив форума находится здесь
Обсуждаем!

Сообщение отредактировал NorthZyklon: 03 марта 2016 - 06:29
Причина редактирования замена ссылки

Ленивые моются, не ленивые чешутся.
1

#2 Пользователь офлайн   gobrik

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 03 июля 2009 - 12:58

народ, у меня проблема!схеме тока 4 электролита 20 мик, 1 мик, 10мик и на пол питания до 220 мик. Но прикол на плате их 5, кто знает какой 5 электролит скажите пожаулста, а то не могу закончить примочку.
0

#3 Гость_ALEXSEY_*

  • Группа: Гости

Отправлено 25 октября 2009 - 13:32

там рядом с 220 есть 47 тока он не подписанный
1

#4 Пользователь офлайн   WolFer

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 30 ноября 2009 - 10:43

кто уже собрал её? есть семплы?
1

#5 Пользователь офлайн   MAK

  • ПСИХОНАВТ
  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 30 ноября 2009 - 17:35

Я собирал. Примус великалепный но пришлось охуенно поебаться, в схеме дохуя неточностей расчитанных под промежуточные каскаду так что схему из данного проекта совершенно нельзя считать завершенной.) Собирал раз 5 в т.ч. на заказ. оч рекомендую вот этот вариант схемы http://users.iptelecom.net.ua/~miroshko/mi...nter072_sch.gif . Его можно считать вполне завершенным.
Грибник
1

#6 Пользователь офлайн   WolFer

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 03 декабря 2009 - 18:12

а вообще для таких стилей подходит?
1

#7 Пользователь офлайн   Graff

  • Князь тьмы!
  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 03 декабря 2009 - 21:00

WolFer, вообще, для тяжелых.
Внемли Креведу, вестнику Всемогушего, гласу Ктулху истинного...

1

#8 Пользователь офлайн   Monochrome

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

  Отправлено 28 июля 2010 - 14:11

Эх, извиняйте за ап старой темы, но не могу понять, что за SW1 такой странный. Отметил на рисунке. Зачем он нужен и можно ли обойтись без него, реализовав перемычками? Если это байпас, то мне он и не нужен вовсе. И еще, зеленым цветом пятачки соединены прододами просто? Заранее всем спасибо.

Прикрепленные изображения

  • Прикрепленное изображение: mircenter072_pcb.gif

Сообщение отредактировал Monochrome: 28 июля 2010 - 14:14

1

#9 Пользователь офлайн   Маклауд

  • Злой модер
  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 28 июля 2010 - 16:51

Да, это байпасс. Можно заменить перемычкой, даже лучше. И организовать нормальный обход.
"...Металлисты - это самый развитой и передовой класс, и никто не может отрицать, что это и есть передовой отряд всего пролетариата." (В.И. Ленин, "Полное Собрание Сочинений", том 24)
2

#10 Пользователь офлайн   SayMAN

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 14 августа 2013 - 14:15

Я ее собирал еще в 1999 году. Втыкал свою первую гитару "Стелла". Гейна было хоть жопой жуй, при этом не заводилась на сингловом датчике. Хорошо звучала в линию.
Ibanez GRG270B JB -> Ibanez Tube Screamer 808 -> Boss DS-1 Ultra mod Keeley -> Marshall JCM800 custom preamp -> Marshall EH-1 -> Ibanez VBG ValBee (FX RETURN)
3

#11 Пользователь офлайн   Александр Килат

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 19 января 2014 - 20:40

. оч рекомендую вот этот вариант схемы http://users.iptelec...nter072_sch.gif . Его можно считать вполне завершенным. а есть лека под эту схему???)))
0

#12 Пользователь офлайн   nwds

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 19 января 2014 - 20:56

Александр Килат, ссылка битая
http://www.dvltex.ru - негорючие ткани
2

#13 Пользователь офлайн   svo-vse

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 19 января 2014 - 21:43

nwds.Вот эта ссылка 5 пост. схема.

Вот вся статья на mir-guitar electronics. MirCenter - Супердисторшн на основе "Центр Тяжести". MirCenter - Очень "злой" дисторшн.Печатная плата варианта приставки на ОУ TL072.Схема варианта приставки на ОУ TL072.
3

#14 Пользователь офлайн   Александр Килат

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 26 января 2014 - 16:50

кто нибудь знает для простой предварительный усилитель, я так понял без него ни как в этой приме....
0

#15 Пользователь офлайн   Alixxx

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 26 января 2014 - 22:17

Можно без него, я когда собирал, не ставил. Все было отлично. Питал от 18В.
2

#16 Пользователь офлайн   svo-vse

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 13 марта 2014 - 02:07

Можно без него, я когда собирал, не ставил. Все было отлично. Питал от 18В.Alixxx. А по первой схеме что из журнала.Здесь он нужен?.Или нет.

Сообщение отредактировал svo-vse: 13 марта 2014 - 02:22

2

#17 Пользователь офлайн   Grechka

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 13 марта 2014 - 18:46

svo-vse, схема одна и та же. пред не нужен.
1

#18 Пользователь офлайн   TearsZzzz

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 17 октября 2014 - 07:05

Пожалуй апну олдовую тему глупым вопросом. По каким параметрам диоды подбирать? Обратный ток?
0

#19 Пользователь офлайн   General_NOS

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 17 октября 2014 - 10:38

'TearsZzzz'

зачем их отбирать,главное что б исправные были-в одну сторону пропускают,в другую нет,
а так можно ставить любые(хоть светодиоды,и парами соединять),можно комбинировать
0

#20 Пользователь офлайн   xДмитрий

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 17 октября 2014 - 17:22

Диодики подбирать не надо, но я бы посоветовал D1, D2-кремний поставить типа 1N4148, КД522, а остальные германий типа Д220, Д223, Д104, тогда затухание будет не такое резкое и рваное.
0

#21 Пользователь офлайн   General_NOS

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 17 октября 2014 - 20:55

Просмотр сообщенияxДмитрий (17 октября 2014 - 17:22) писал:

а остальные германий типа Д220, Д223, Д104


все перечислиные диоды - это КРЕМНЕВЫЕ
2

#22 Пользователь офлайн   xДмитрий

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 20 октября 2014 - 08:18

General_NOS, а ну да мой косяк :pardon:
1

#23 Пользователь офлайн   TearsZzzz

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 21 октября 2014 - 15:24

собрали на работе...и не очень понравилось.Параметры слишком резко накручиваются.Единственное что замена ТЛок на СА4558 помогла сменить тембр на более симпотичный, середина приподнятее. И всеже я думаю простой пред на одном поливике не помеш бы.
0

#24 Пользователь офлайн   svo-vse

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 23 мая 2016 - 21:32

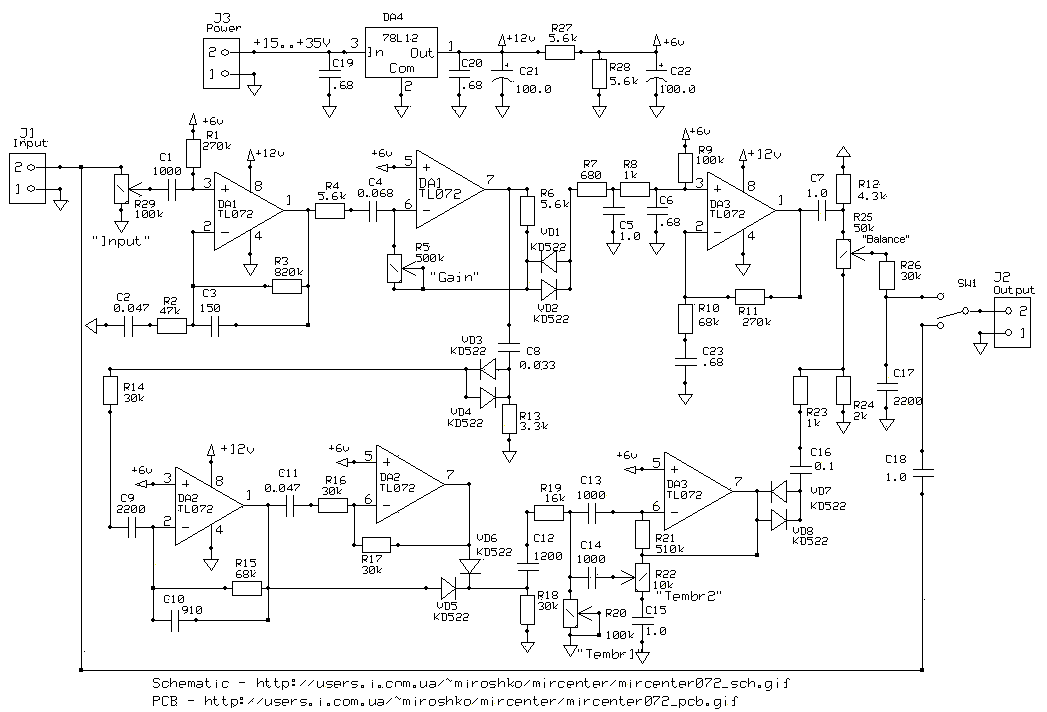

вот схема

Вот вся статья на mir-guitar electronics. MirCenter - Супердисторшн MirCenter
0

#25 Пользователь офлайн   maxxx85

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 25 июня 2022 - 19:17

Потянуло на старое. Схема глаза мазолила лет 20, и в итоге решился. Дернул черт (может и к лучшему) собрать по схеме MirCenter, она же где-то как писали законченная. В общем я хз, как оно у кого-то работало, но схема с рабочими номиналами не фурычит. Почему не заработало, я нашел сразу, но и результат меня совсем не порадовал. Захотел полноценности и ручку регулировки "гейна". Что было на тех картинках совсем не являлось регулировкой "гейна". И убрал наверное главный как по мне косяк, который шел изначально у всех, и был скорее всего ошибкой редакции журнала "Радио"... В общем собрал по своему, звук чуток подсушил, на выходе поставил простой бустер для поддержки штанов, так как своего выхлопа у схемы чуток не хватало. По звуку-огонь. Тембр меняется почти от какого хочешь, такой модерновый хайгейн, от бубнежа, до зуда). Звучит от легкого и кусачего кранча, до смачного дж-дж. Мне понравилось что даже на максимальном регуляторе усиления, все играбельно и совсем без шума. И кстати, теперь и правда эта штучка положит на коленки именитые перегрузы тех годов, да и некоторые наверное современные! В своей педали я использовал в каскаде перегруза микросхему TLC2272, мне с ней больше понравилось и как показалось шума меньше, остальные TL072.

Прикрепленные изображения

  • Прикрепленное изображение: cog.JPG

7

#26 Пользователь офлайн   wsa

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 06 июля 2022 - 22:07

maxxx85, скажите пожалуйста! а лейка у вас,вновь изменённой схемой есть. Заранее вам респект, за проделанную работу!.
0

#27 Пользователь офлайн   maxxx85

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 07 июля 2022 - 07:58

Я переделал от mircenter лейку, раз с него и начал сборку. Корпус я себе делал сам, поэтому в какой из хамондов по размеру подойдет я не знаю.

Прикрепленные файлы


1

#28 Пользователь офлайн   KSG

  • Вставить ник
  • Цитировать
  • Раскрыть информацию

Отправлено 07 июля 2022 - 08:19

Ребята, делайте свои платы на макетках - у них мощнейшая двухсторонняя металлизация отверстий, дающая неограниченную свободу в экспериментах и допускающая безболезненную перепайку в случае моддинга:
https://disk.yandex..../J6yzP260VfLmLQ
Практика - критерий истины
