stascarter, думаю врядли, посмотри оригинальную плату что в пдф-ке японской - там разводка чем то напоминает подобную плату, в принципе можно "притянуть" к таковой.

HMR, ответил в личку.

[CaptainAzot]

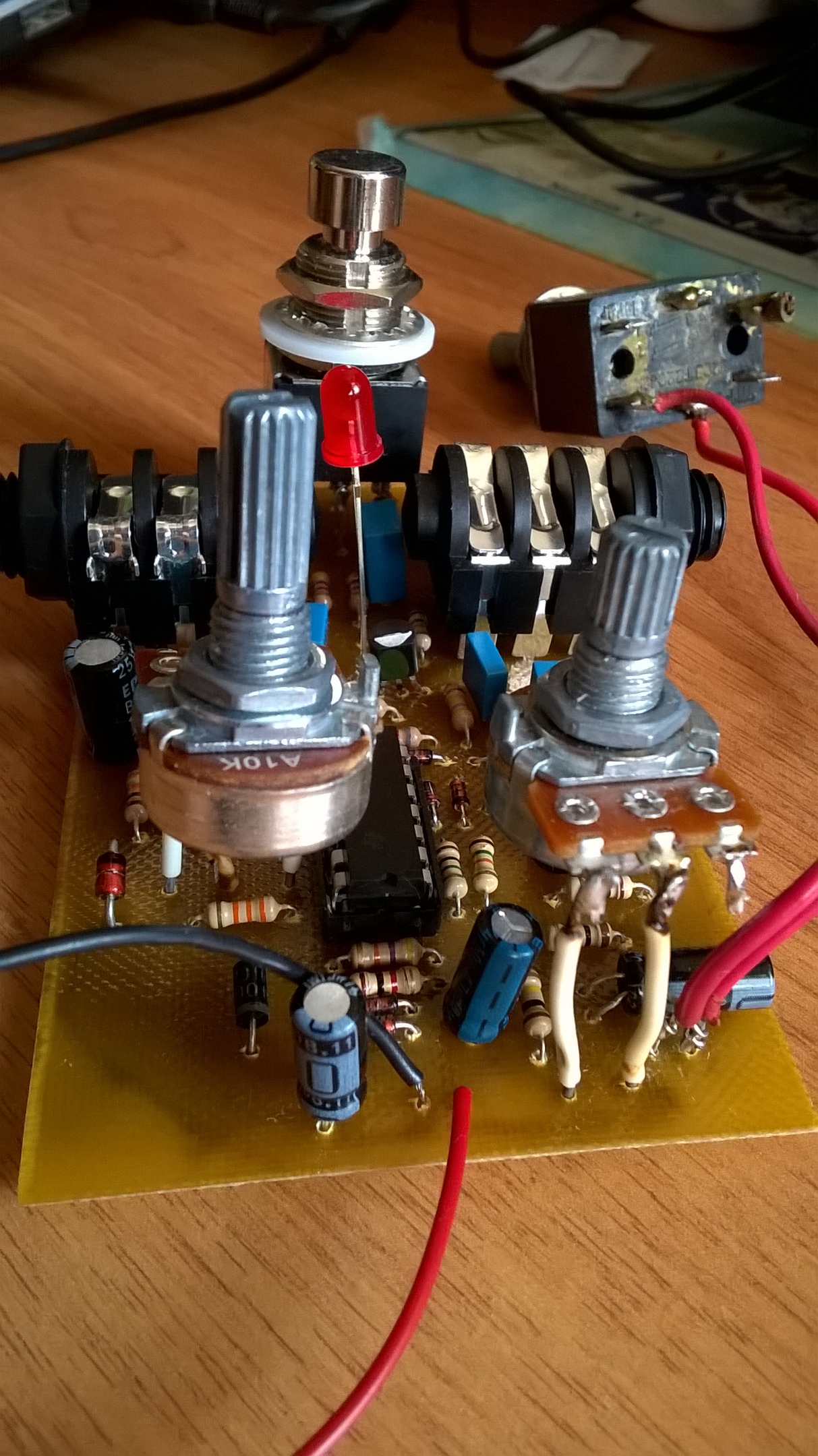

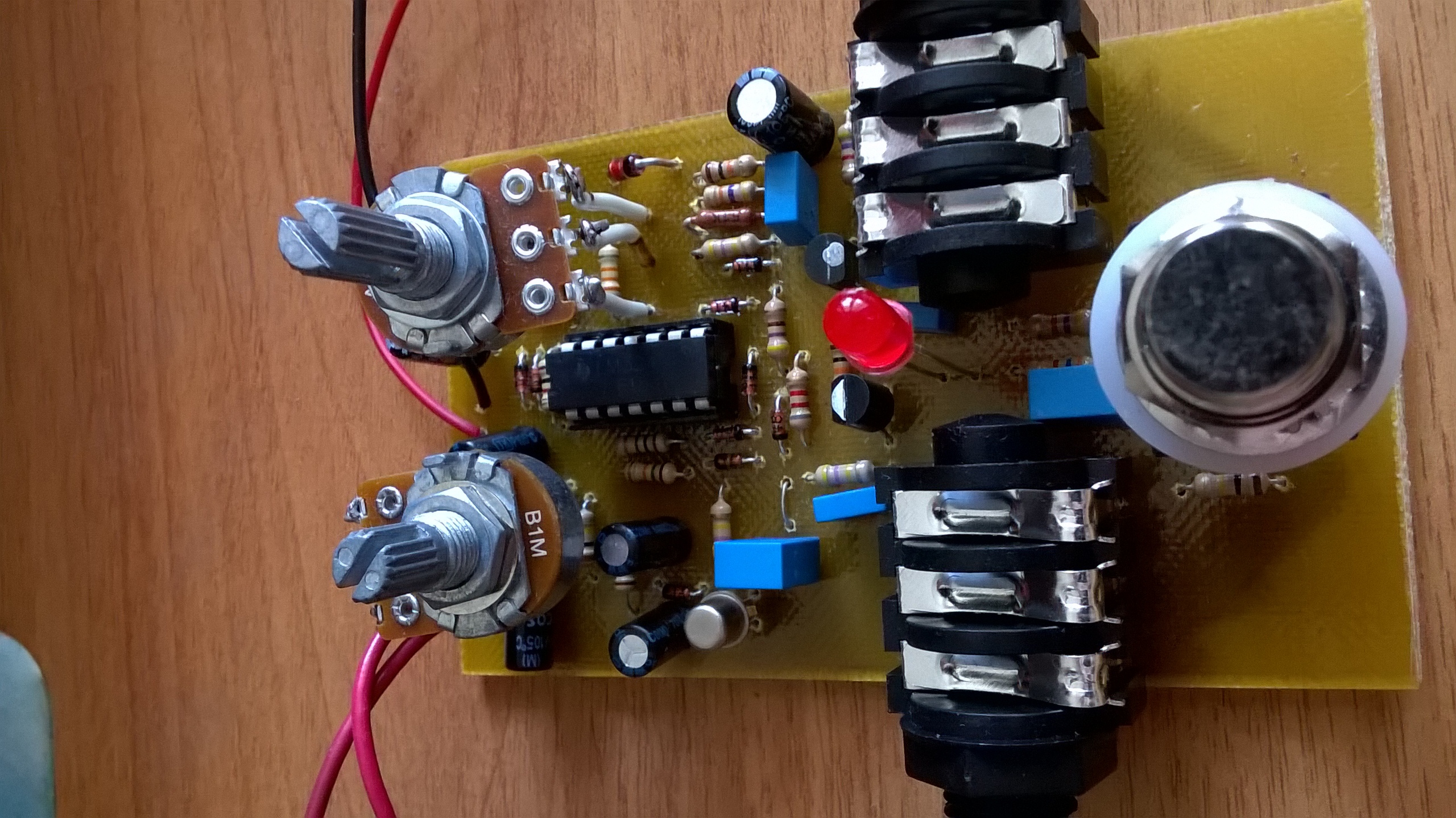

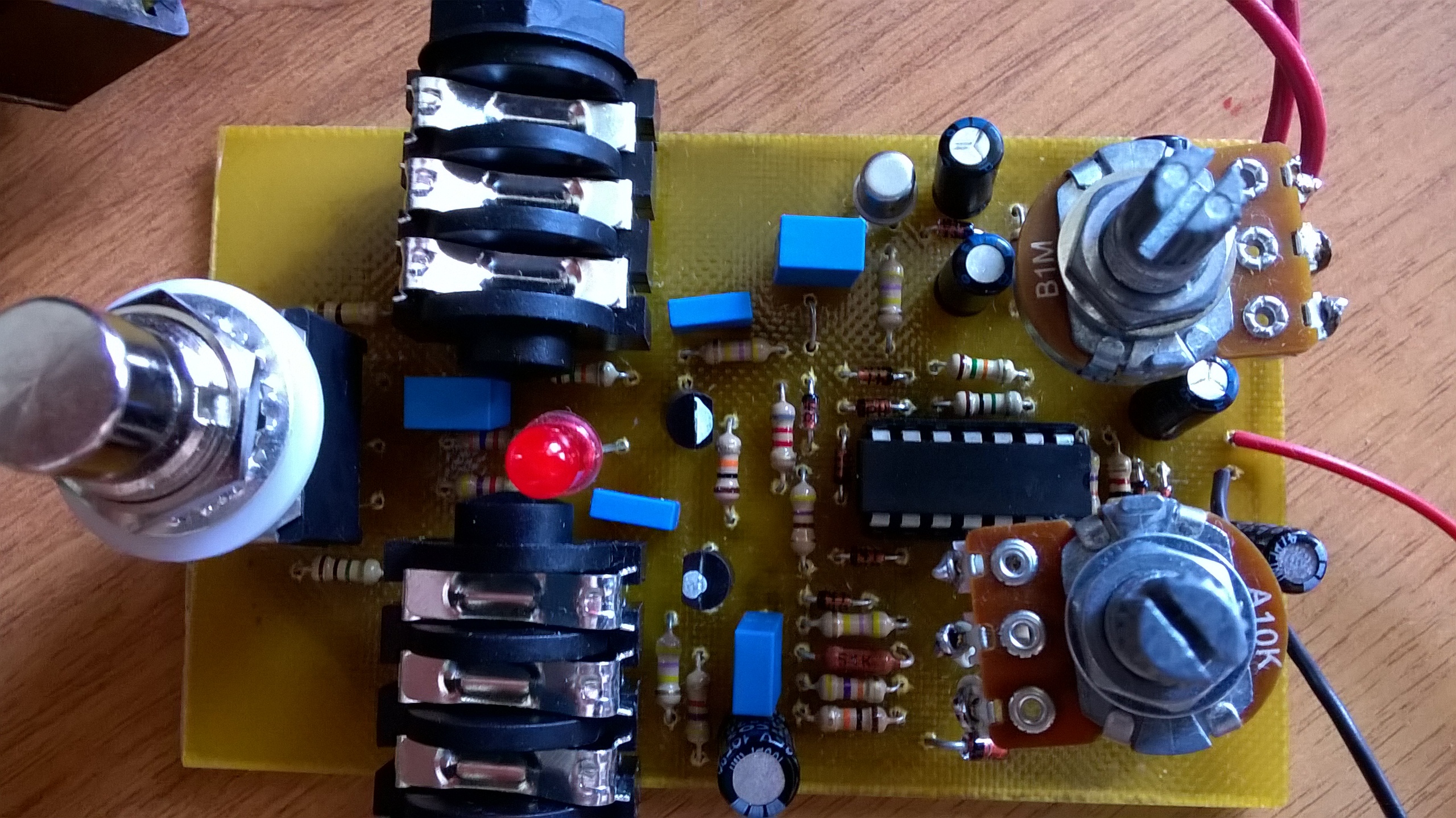

Здравствуйте! У меня во всех положениях ручки threshold звук, вместе с шумом, просто проходит как на байпасе. Значит ли это, что где-то косяк в сборке? Или не хватает регулировки и надо поставить другой номинал потенциометра? На стабилитроне относительно земли 3,8 В. Вот фотки

Спойлер

Знаю плата грязная. Дома был только разбавленный спирт, который с канифолью не справился. В качестве флюса использовалась только канифоль, можно ее смыть растворителем?
P.S. работоспособность проверял только на чистом звуке в подключении гитара-гейт-оконечник.

[General_NOS]

'CaptainAzot' у тебя коротышь между резисторами 47к и 51к от опера,и возможно разрыв дороги земли по контуру см.в том же районе,и на кнопке байпаса подчисти разрывы между дорогами и контактами кнопки.
вообщем на фото обозначил

Прикрепленные изображения

•

[CaptainAzot]

'General_NOS' Спасибо огромное! Действительно коротыш был. Теперь все работает)

Сообщение отредактировал CaptainAzot: 16 июля 2018 - 20:03

[SeRpaQ:-)]

CaptainAzot, Водка вполне справляется, вот только тереть всегда бесполезно)) Плату кидайте на сутки в лоток с спиртом или водкой, а уж потом трите жесткой кисточкой) З.Ы. Закажите флюс с китая в "шприцах" он смывается намного легче и пайка с ним намного приятнее. https://www.chipdip....412-a-flux-plus я использую такой, он конечно очень шикарный, но дорогой, в китае есть дешевле, почитайте отзывы

[EfimKR]

CaptainAzot, по поводу припоя тут можно почитать, много полезного почерпнул.
Тагс использовал при лужении платы - результат понравился. Асахи использую для пайки неудобных контактов схватывает все отлично.
Для остального взял такой. В итоге все чисто и хорошо запаяно.

[SeRpaQ:-)]

EfimKR (20 июля 2018 - 13:55) писал:

CaptainAzot, по поводу припоя тут можно почитать, много полезного почерпнул.
Тагс использовал при лужении платы - результат понравился. Асахи использую для пайки неудобных контактов схватывает все отлично.
Для остального взял такой. В итоге все чисто и хорошо запаяно.

Тоже юзаю AIM, отличный припой

[Grechka]

EFD 6-412-A Flux Plus в сириусе, грин спарке и либерти, дешевле почти вдвое, 900-1000руб. В сириусе иногда на него акция, можно взять и за 800руб. Я щас полностью перешел на китайский баночный амтеч 559. Особо не страдаю

[DEVASTATOR1349]

Товарищи, такой вопрос. Очень странно у меня стабилитроны работают. Они вроде понижают напряжение, но не до 5,1в а до 4,5. Из за этого имею такую проблему что проходит просто чистый сигнал. У меня закралось ощущение что напряжения не хватает полевику чтобы открываться и закрываться. Я вот думаю попробовать вместо резистора на 8,2к воткнуть стабилизатор 78l05 как думаете имеет право на жизнь такая идейка?

Или копать в другую сторону.
ещё есть одна тема. Поставил 2n3904 вместо кт3102. Сигнал при включенном гейте чуть просаживается по уровню. Поменял на bc547c. Таже история.
Кп303а перебрал, ставил 3 разных. Результат тотже. гейт не работает

Плата у меня такая

Прикрепленные изображения

•

Сообщение отредактировал DEVASTATOR1349: 06 сентября 2023 - 15:59

[hamaha]

DEVASTATOR1349
Посмотрел печать (не очень внимательно).
Не нашел связи между общим с правой и левой стороны платы.
Про полевик: если показана сторона элементов, то все верно.
Если сторона фольги, последовательность ног должна быть обратной.

Вообще странная схема. Я ее только симулировал, но вопросы уже имею.

[Aleksei]

Ну да, земля слева и право не соединена.

Кстати когда то хотел собрать этот шумодав, искал откуда эта схема взялась вообще, оказалось выпускалась педалька maxon, но инфы по ней мало почему-то, очень непопулярная что ли была.

[DEVASTATOR1349]

Комрады землю замкнул проводком, не забыл) поведение такое же

Да схема необычная, но я её собирал в году этак в 2014. Тогда все завелось сразу, а вот щас нифига.

Сообщение отредактировал DEVASTATOR1349: 10 сентября 2023 - 21:14

[hamaha]

Вот интересная картинка, высосанная из симулятора - зависимость уровня срабатывания шумодава от напряжения, подаваемого с регулятора THRESHOLD.
Поскольку первые два ОУ не только выпрямитель, но и логарифматор, зависимость довольно резкая. Пределы регулирования желательно выставить поточнее.

[Svetliy_metall]

В жизни каждого DIYщика бывает ситуация, когда засовываешь плату не в тот корпус....
Ну и меня не обошла стороной такая ситуация. Есть готовый корпус с дырками, то есть отверстиями, А печатка туда не идеально подходит, поэтому решил подвигать дорожки

А еще фото со стойкой для потенциометра, иногда так делаю, И при прикручивании В корпус переменник не прокруяивается на проволочках, так как средний вывод держится за текстолитовой пластине. Может кому пригодится такой способ.
P. S. Так крепил потенциометры в MFD 2020, И ни один не оторвался

Прикрепленные изображения

•
•
•

Прикрепленные файлы

•  Noise_Gate корпус.lay (133,34К)
  Количество загрузок:59

Сообщение отредактировал Svetliy_metall: 02 мая 2024 - 22:06

[Svetliy_metall]

sporow (15 августа 2014 - 17:01) писал:

чтоб хвосты менее резко менялись надо увеличить емкость конденсатора С9 или С10

Здравствуйте, камрады!
После тестирования обнаружил, что хвосты не плавно затухают. А резко обрываются. В 14 году рекомендовали увеличить С9 и С10. На схеме обозначений нет. На скриншоте ведь эти конденсаторы? В обвязке decay и тумблера

Прикрепленные изображения

•

[Polat18]

Hello, I want to ask you valuable masters something. I have a problem with my mxr noise gate pedal. Yes, it cuts the background sounds or the noise coming from my guitar, but when I touch my chord strings and start playing, the noise is slightly under the chord, that is, together with the chord, there again in a way that can be heard, but when I take my hand off the strings of my guitar, the noise goes away. When I start playing, the noise continues to accompany me from below, when I let go, it disappears. Why are they still there when I hit the chord strings? Shouldn't it cut it completely? Or is this the working principle of these types of circuits? I am waiting for your answers, please.

[Molier]

Все, доброго времени суток!
Решил собрать этот шумоподавитель, немного окультурил схему, что бы было понятнее и развел печатку под имеющийся кусок текстолита, может у кого есть свободное время проверить правильность печатной платы, сам проверял, но перепроверить лишним не будет.

схема
Печатная плата

При монтаже обнаружилась одна ошибка (пока) 11ногу микросхемы на землю дорисовать или соединить

Прикрепленные изображения

•

Прикрепленные файлы

•  ng_gr.lay6 (220,43К)
  Количество загрузок:51

Сообщение отредактировал NorthZyklon: 18 июня 2025 - 17:16
Причина редактирования п.7 Правил Форума. фаилы прикрепляем на форум.

[akouz]

Результат моделирования в спайсе двухполупериодного выпрямителя U1.1, U1.2. На графиках - сигнал на выходе U1.2 когда 500Hz входной сигнал (двойная амплитуда) равен 0.2мВ, 0.5мВ, 1мВ, 2мВ, 5мВ, 10мВ, 20мВ и 50 мВ. Хорошо видно, что цепочка диодов D4...D6 с резистором R14 работают как компрессор выходного сигнала, что позволяет аккуратно регулировать порог срабатывания (threshold) в ширoком диапазоне входных сигналов.



U1.4 работает как компаратор, причем с его выходом обращаются жеcтоко. Вообще-то последовательно с диодом D9 надо поставить резистор, что-нибудь в диапазоне 100 Ом ... 1 кОм.

Узел U1.3 довольно интересен. Его роль состоит в том, чтобы уменьшить время затухания (decay) в случае, когда входной сигнал быстро затухает. Скажем, если заглушить струны гитары рукой, он позволит избавиться от длинного шумового "хвоста".
