Подскажите Складываем сюда любые вопросы
#4696 Гость_ξεναγός νεκρόπολης_*
Отправлено 03 мая 2016 - 11:23
Я не сильно разбираюсь, посему прошу помощи объяснить для чего в чистом канале стоит цепочка D9+Q5?
Fender FM212R.PDF (536,87К)
Количество загрузок:384
Fender FM212R.PDF (536,87К)
Количество загрузок:384
#4697
Отправлено 03 мая 2016 - 11:44
Я точно не уверен, но думаю, что это пиковая защита оконечника. При превышении порога через диод заряжается входная ёмкость перехода Q1, транзистор открывается и шунтирует сигнал с R19 на землю. Обратите внимание, как здесь организовано управление Volume. При пропадании импульса транзистор некоторое время остаётся открытым, пока его входная ёмкость не разрядится обратно через диод и сопротивление потенциометра Volume. То есть, чем больше громкость и мощнее импульс, тем дольше заперт сигнал. Думаю так...
#4698 Гость_ξεναγός νεκρόπολης_*
Отправлено 04 мая 2016 - 14:29
И ещё один вопрос. Получается чистый канал всегда включен?
#4699
Отправлено 05 мая 2016 - 00:17
Да, похоже, здесь чистый просто постоянно включен и подмешивается к лид-каналу, отключается только сам эффект.
#4700
Отправлено 05 мая 2016 - 17:04
У кого нибудь есть схема EQD The Warden комресора, или кто может срисовать схему???
#4703
Отправлено 12 мая 2016 - 00:22

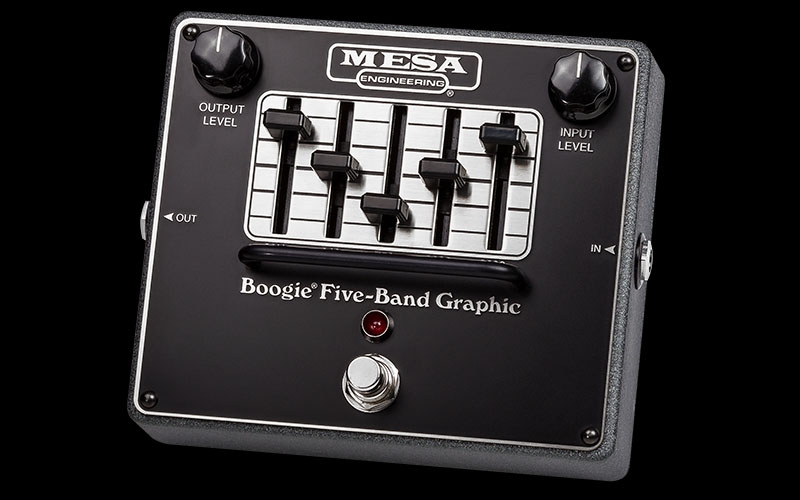

Всем привет , ребят, нет ни у кого схемки на данный эквалайзер?
Странно, поискал через форум, никто вроде как и не думал её собирать. Хотя эквалайзер очень интересный, поднимает именно нужные гитарные частоты и очень нашумевший так сказать, почти все Марки им укомплектованы. Вот кусок схемы с таким же эквалайзером из Mark4
.
В инете только его и нашёл. В принципе транзисторы заменить на ОУ, и збс. Как считаете ?
Спойлер
Странно, поискал через форум, никто вроде как и не думал её собирать. Хотя эквалайзер очень интересный, поднимает именно нужные гитарные частоты и очень нашумевший так сказать, почти все Марки им укомплектованы. Вот кусок схемы с таким же эквалайзером из Mark4
. В инете только его и нашёл. В принципе транзисторы заменить на ОУ, и збс. Как считаете ?
Сообщение отредактировал NorthZyklon: 09 июля 2016 - 07:37
#4704
Отправлено 06 июля 2016 - 16:19
Подскажите, можно ли заменить оу на транзистор в схеме???
Прикрепленные изображения
#4707
Отправлено 09 июля 2016 - 10:09
Darlington (09 июля 2016 - 00:27) писал:
implex, а смысл? стоимость почти одинакова что у транзистора что у ОУ, разница в 5 рублей.
Места на плате не хватает. Хочу овер замутить с еквалайзером как у MT2, нужно две тл074 всунуть на плату размером 55*55...
Видимо прийдется под смд разводить...
#4708
- Иногда гуляю здесь...
Отправлено 09 июля 2016 - 18:34
implex (06 июля 2016 - 16:19) писал:
Подскажите, можно ли заменить оу на транзистор в схеме???
А на плате 55х55 мм (площадь больше 30 кв.см) можно чёрта разместить, если с умом. Да и замена корпуса ОУ на транзистор выкроит всего 1,5 кв.см.
Хочу все знать, но... это не реально...
#4709
Отправлено 10 июля 2016 - 12:18
Valentinych (09 июля 2016 - 18:34) писал:
Нет, нельзя. Здесь ОУ именно ОУ с частотнозависимой ОС, а не повторитель.
implex, конечно, можно - стандартная схема темброблока с регуляторами в цепи ООС транзистора по схеме ОЭ. Просто поставьте цепи регулирования из вашей схемы в одну из этих. Будет больше искажений (для драйва это не имеет особого значения), возможно, чуть изменятся диапазоны регулирования, но работать будет.
http://radio-uchebni...oria_tembr.html
http://radio-uchebni...tel-na-600-vatt
http://radio-uchebni...h-tranzistorakh
#4710
Отправлено 22 июля 2016 - 17:09
Добрый день. Имеются 2 музыкальных центра с АУКСами, хочу выдернуть из них все лишнее, оставив только усилитель, цепи питания, дисплей, пару кнопок, энкодер громкости, и сделать усилитель для электрогитары.
Подскажите схему какого-нибудь хорошего тембрблока (предусилителя), можно со встроенными эффектами.
Подскажите схему какого-нибудь хорошего тембрблока (предусилителя), можно со встроенными эффектами.
Сообщение отредактировал Александр963: 21 августа 2016 - 22:07
#4711
Отправлено 29 июля 2016 - 05:51
День добрый. Подскажите как из преампа сделать просто педаль? Как это сделано на АМТ ЛА2? Интересует как сделан выход драйв на их преампах
#4713
- Иногда гуляю здесь...
Отправлено 30 августа 2016 - 14:23
mogillazz (30 августа 2016 - 10:47) писал:
ребята, подскажите, есть ли в этой стране продавцы belton bdtr?
За что же ты, проживающий в столице этой страны, так не любишь свою страну, что даже не хочешь написать ее название?
Хочу все знать, но... это не реально...
#4716
Отправлено 27 сентября 2016 - 00:18
Привет всем! Такой вопрос: насколько подтягивающий резистор со входа на землю влияет на звук примочки??
Окромя громкости щелчка холодного байпаса, естественно. Дело в том, что собирая примочку по оригинальной схеме вижу там резистор 22К, в то время как в других вариантах схемы вместо него 1М. Возможно, производитель не зря устанавливал 22К? Будет ли звучание примочки при такой разнице существенно отличаться? Подскажите!
Окромя громкости щелчка холодного байпаса, естественно. Дело в том, что собирая примочку по оригинальной схеме вижу там резистор 22К, в то время как в других вариантах схемы вместо него 1М. Возможно, производитель не зря устанавливал 22К? Будет ли звучание примочки при такой разнице существенно отличаться? Подскажите!
#4718
Отправлено 07 октября 2016 - 17:19
Ребята, подскажите, как бороться со свистом и помехами от тактирования микроконтроллера?
#4720
Отправлено 07 октября 2016 - 18:00
ZAQ, именно такая проблема. После стабилизатора стоят 10u и 100n. Может поставить еще несколько номиналов?
от одного стаба питаются мк и память. До стаба стоит 100u и 100n.
Переразведу плату, чтобы питание отделялось землей.
Конденсаторы ставить ближе к микроконтроллеру или сразу после стабилизатора?
от одного стаба питаются мк и память. До стаба стоит 100u и 100n.
Переразведу плату, чтобы питание отделялось землей.
Конденсаторы ставить ближе к микроконтроллеру или сразу после стабилизатора?
#4722
Отправлено 07 октября 2016 - 23:33
mogillazz (07 октября 2016 - 18:00) писал:
.
Конденсаторы ставить ближе к микроконтроллеру или сразу после стабилизатора?
Конденсаторы ставить ближе к микроконтроллеру или сразу после стабилизатора?
Думаю, по 100nF керамики не хуже X7R на удвоенное напряжение на каждый корпус: МК, память, ОУ в непосредственной близости у выводов. Электролитичские конденсаторы у стаба. Земли цифровую и аналоговую соединять только в одной точке на электрическом фильтрующем конденсаторе у стаба. Дорожки отдельных контуров стараться разносить друг от друга и цифровые контуры от входных аналоговых цепей и делать их максимально короткими. Схемку БП бы ещё глянуть...
#4723
Отправлено 09 октября 2016 - 02:57
Подскажите, меняя номиналы каких элементов в схеме овердрайва с диодным ограничением, кроме самих диодов, можно регулировать жесткость клиппирования? Беспокоит огромная атака моего fulltone ocd. Возможно, посоветуете хорошие статьи по вопросу регулировки ограничения или гайд по подобной схеме. Всем заранее спасибо!
#4724
Отправлено 09 октября 2016 - 11:40
Elo, думаю, немного влияет предкоррекция до ограничения. Попробуй увеличивать номиналы конденсатора 68nF до полутора-двух раз, а также резистора 2к2 до 2-х раз (эта цепочка подключена к инвертирующему выводу первого ОУ), но это при условии, что собрано всё верно.
