Компактная плата Fuzz Face и шаблон под MXR...

Прикрепленные изображения

•
•

Прикрепленные файлы

•  FuzzFace.lay6 (33,63К)
  Количество загрузок:733

Сообщение отредактировал implex: 10 апреля 2015 - 07:11

[Aleksei]

А этим калькулятором реально кто нибудь пользовался? Нормально считает? http://www.diystompb...my/emh/emh.html
А то лежит корпус оформленный а собрать все никак не соберусь, а тут калькулятор попался и ни чего подстраивать не надо вроде как.

Спаял, работает калькулятор, правильно рассчитал))) Звучит, только переменник Fuzz логарифмический (другого не было) конечно ни куда не годится.

[Halvalife]

Нормально считает, почему он не должен считать?

[tweety]

Делаю фуз фейс по схеме на mpsa18 , звук отличный и менять не хочу на другие транзисторы, но мало громкости. Чтобы сравнить гитару и выхлоп Примочки нужно почти до упора выкрутить громкость. Что интересно, если ее греть тем же скримероидом даже на громкости гораздо меньшей чем чистый звук, то уровень поднимается и работает так как надо. Подскажите пожалуйста че где могу отрегулировать в схеме? (почему-то не могу прикрепить фото, вот ссылка http://www.geofex.co...ace/fftech6.gif )

Сообщение отредактировал tweety: 26 июля 2015 - 09:55

[ZAQ]

Попробуй заменить резистор 330 Ом в делителе на побольше - например, 470 или 680 Ом. Выходной уровень должен увеличиться.

[tweety]

Спасибо, буду экспериментировать в этой части)))

[tweety]

Собран Fuzz Face на MPSA18. Работает ништяк..Смотрите какая штука. Сам по себе звучит здорово, если в него втыкаешь только гитару и ничего вперед цепи не ставишь. А как только подрубишь эффект без тру бай пасса (ну просто не включенную босовскую педаль) или подогреешь совсем чуть-чуть педалью, то он еще круче раскачивается, появляется Больше Громкости, читаемость лучше... Вкратце звучание улучшает наличие активной схемы впереди. Получается вроде буфер?(я сомневаюсь, поправьте если не прав). В любом случае хочу реализовать в педали возможность подключения данной фишки (возможно отключаемую). Подскажите пожалуйста наиболее простую и эффективную схему например на транзисторе(если нужен конечно), чтобы получить желаемое
(Я полагаю что мне нужен согласователь сопротивлений гитары и низкоомного входа, так?)
Схема моего девайса
http://www.geofex.co...ace/fftech6.gif

[I.Prayer]

А вот мой отчет, о том как я провел лето. Тыц, картинка!!!

Результат две фузящие кремниевые коробочки. Одна на mpsa18 - по схеме JH-2. Изменил в коллекторе первого транзистора сопротивление на с 43К на 100К (у меня там стоит подстроечник на 220К, выставлял и 200К все работало). Иначе менее 100К начинались помехи. Именно так ничего не шумит не шуршит, да и в принципе помех мало.

Другая на BC108A - по классической схеме. Лишь добавил конденсатор 1nF с базы первого транзистора на землю, иначе гитара с выкрученной, в "ноль" громкостью принимала Аль-Джазиру и прочие неинтересные мне радиостанции.

Также на макетке собирал и германиевую версию. Из той кучки старых транзисторов, что была под рукой, собрал на МП20. У них оказался более менее приемлемый коэффициент усиления - 50-150. Звук оказался очень мягким, и приятным. Также адекватнее работала ручка фузз, эффект нарастал более плавно чтоли.

Прилагаю семплы звучания двух кремниевых версий записанных через гитар Guitar Rig 4, усилитель ACBOX, пресет - clean.

PS - это мой первый проект. Далее думаю тьюб скриммер делать.

Прикрепленные файлы

•  fuzzface_bc108_neck_ACBOX-clean.mp3 (5,11МБ)
  Количество загрузок:723
•  fuzzface_mpsa18_neck_ACBOX-clean.mp3 (5,06МБ)
  Количество загрузок:710

[Tuvalu]

tweety (29 августа 2015 - 19:07) писал:

Собран Fuzz Face на MPSA18. Работает ништяк..Смотрите какая штука. Сам по себе звучит здорово, если в него втыкаешь только гитару и ничего вперед цепи не ставишь. А как только подрубишь эффект без тру бай пасса (ну просто не включенную босовскую педаль) или подогреешь совсем чуть-чуть педалью, то он еще круче раскачивается, появляется Больше Громкости, читаемость лучше... Вкратце звучание улучшает наличие активной схемы впереди. Получается вроде буфер?(я сомневаюсь, поправьте если не прав). В любом случае хочу реализовать в педали возможность подключения данной фишки (возможно отключаемую). Подскажите пожалуйста наиболее простую и эффективную схему например на транзисторе(если нужен конечно), чтобы получить желаемое
(Я полагаю что мне нужен согласователь сопротивлений гитары и низкоомного входа, так?)
Схема моего девайса
http://www.geofex.co...ace/fftech6.gif

Классика такая классика. В FF действительно, низкое входное сопротивление. Плюсы: меньше деталей (сейчас уже не актуально), убираются резонансы датчиков и многие гитары перестают свистеть, выть. Минусы: из-за убийства резонансного пика во многом теряется тембральный признак - голос инструмента. Уменьшается гейн. Выход - сделать эмиттерный или истоковый повторитель, как во многих педалях Босс, Ибанез и мн. др.

Цитата

Получается вроде буфер?(я сомневаюсь, поправьте если не прав).

Абсолютно верно.

[tweety]

Tuvalu (09 сентября 2015 - 13:05) писал:

Классика такая классика. В FF действительно, низкое входное сопротивление. Плюсы: меньше деталей (сейчас уже не актуально), убираются резонансы датчиков и многие гитары перестают свистеть, выть. Минусы: из-за убийства резонансного пика во многом теряется тембральный признак - голос инструмента. Уменьшается гейн. Выход - сделать эмиттерный или истоковый повторитель, как во многих педалях Босс, Ибанез и мн. др.
Абсолютно верно.

Гран мерси

[saz]

Заметил странную особенность данного проэкта - если посадить вход на землю, то начинается дикий фон. Генерирует его первый транзистор. Сталкивался кто-то с подобной проблемой? В остальном, примочка работает адекватно.

[Halvalife]

Питание какое (на земле + или -)?

[saz]

минус на земле !

Хм...как не копался в примочке - проблему не решил(. Хотел поделиться своей глупой догадкой. А не может ли возникнуть земляная петля? Когда я убираю громкость на гитаре, получается, что база на земле, эмиттер на земле, коллектор тоже на земле, но через 33к. Может как-то можно отделить входной каскад от транзистора, что бы он не реагировал на закрытую гитару?...оу поставить на входе..не знаю( Глупости конечно((
схема:

[minor]

saz (06 апреля 2016 - 14:14) писал:

минус на земле !

Хм...как не копался в примочке - проблему не решил(. Хотел поделиться своей глупой догадкой. А не может ли возникнуть земляная петля? Когда я убираю громкость на гитаре, получается, что база на земле, эмиттер на земле, коллектор тоже на земле, но через 33к. Может как-то можно отделить входной каскад от транзистора, что бы он не реагировал на закрытую гитару?...оу поставить на входе..не знаю( Глупости конечно((
схема:

По схеме у тебя полный обход, на выход не должен попадать сигнал со схемы в байпассе. Поэтому 2 варианта:
1. Ты где-то накосячил при распайке.
2. Плохая кнопка

[saz]

minor (06 апреля 2016 - 18:15) писал:

По схеме у тебя полный обход, на выход не должен попадать сигнал со схемы в байпассе. Поэтому 2 варианта:
1. Ты где-то накосячил при распайке.
2. Плохая кнопка

Да не, у меня фон не в байпассе, а когда включаешь примочку и вход на землю вешаешь ( т.е. вырубаешь гитару).

[ZAQ]

saz, питание от батарейки, или от БП? Конденсатор проверь 220мкФ между полюсами.

[minor]

saz (06 апреля 2016 - 18:48) писал:

Да не, у меня фон не в байпассе, а когда включаешь примочку и вход на землю вешаешь ( т.е. вырубаешь гитару).

Кстати интересное питание в твоей схеме... По идее 2,2М и регулятор громкости должны идти у тебя на +9В. Общий провод (т.е. земля) должен быть на +. По крайней мере в классической схеме с pnp транзисторами так.

Хотя я помню, Woolly Mammoth, который ни что иное как фузз фейс, тоже гудит, когда громкость гитары выкручиваешь в ноль. Вечером проверю.

Сообщение отредактировал minor: 07 апреля 2016 - 09:56

[Ваня М]

minor сказал:

Кстати интересное питание в твоей схеме... По идее 2,2М и регулятор громкости должны идти у тебя на +9В. Общий провод (т.е. земля) должен быть на +. По крайней мере в классической схеме с pnp транзисторами так.

http://fuzzcentral.s...om/fuzzface.php

[minor]

Ваня М (07 апреля 2016 - 15:23) писал:

http://fuzzcentral.s...om/fuzzface.php

и? все так, как я и сказал

Сообщение отредактировал minor: 07 апреля 2016 - 15:39

[Ваня М]

minor, толку от твоей писанины без схемы. Наглядный пример всё поставит на место.

[saz]

ZAQ (07 апреля 2016 - 02:33) писал:

saz, питание от батарейки, или от БП? Конденсатор проверь 220мкФ между полюсами.

Пробовал подключать как от блока питания, так и от батарейки - шум все равно остается, только слегка изменяет свою звуковысотность.
Конденсатор 220 мкф впаян верно...попробую его заменить, на всякий случай.

minor (07 апреля 2016 - 09:46) писал:

Кстати интересное питание в твоей схеме... По идее 2,2М и регулятор громкости должны идти у тебя на +9В. Общий провод (т.е. земля) должен быть на +. По крайней мере в классической схеме с pnp транзисторами так.

Хотя я помню, Woolly Mammoth, который ни что иное как фузз фейс, тоже гудит, когда громкость гитары выкручиваешь в ноль. Вечером проверю.

Ты говоришь о другой схеме. Посмотри, с чего начинается эта тема. Человек пишет, что классический фузз фейс не мог работать от одного блока питания с другими примочками. Поэтому была сделана вот такая схема.

[sgtpepper]

Картинку в проэкте надо поменять. Если делать отрицательную землю, как предложено в проэкте, то на принципиальной схеме ошибка, заключающаяся в том, что C1 должен быть поставлен наоборот. На схеме деталей ниже нарисовано правильно, а на принципиальной - ошибка.

[NorthZyklon]

sgtpepper, на принципиальной схеме нет указаний "С1\С2...С159".
Всего в схеме 3 электролита. Электролиты на 220мФ и 22мФ - установлены правильно.
Вы имеете в Виду, что электролит по входу на 2,2мФ - установлен неправильно?

[sgtpepper]

NorthZyklon (20 апреля 2016 - 07:36) писал:

sgtpepper, на принципиальной схеме нет указаний "С1\С2...С159".
Всего в схеме 3 электролита. Электролиты на 220мФ и 22мФ - установлены правильно.
Вы имеете в Виду, что электролит по входу на 2,2мФ - установлен неправильно?

Да

[NorthZyklon]

sgtpepper, fixed.

[POTL]

Ребята, а какие германиевые транзисторы из легкодоступных(наших и зарубежных) подойдут для фузз фйса, нагуглил что связка мп39б и гт308б в работают, а что еще подойдет?

[minor]

POTL (29 сентября 2016 - 18:09) писал:

Ребята, а какие германиевые транзисторы из легкодоступных(наших и зарубежных) подойдут для фузз фйса, нагуглил что связка мп39б и гт308б в работают, а что еще подойдет?

Подбирать придется. Нет такого правила, чтобы транзисторы конкретной марки безоговорочно подходили, в случае германия. Смотри в сторону ГТ402Б, Е, И, Г, МП42Б, МП28 и т.д.

[sergei1900]

по принципиальной схеме не будет работать там кз на выходе

[Painkiller]

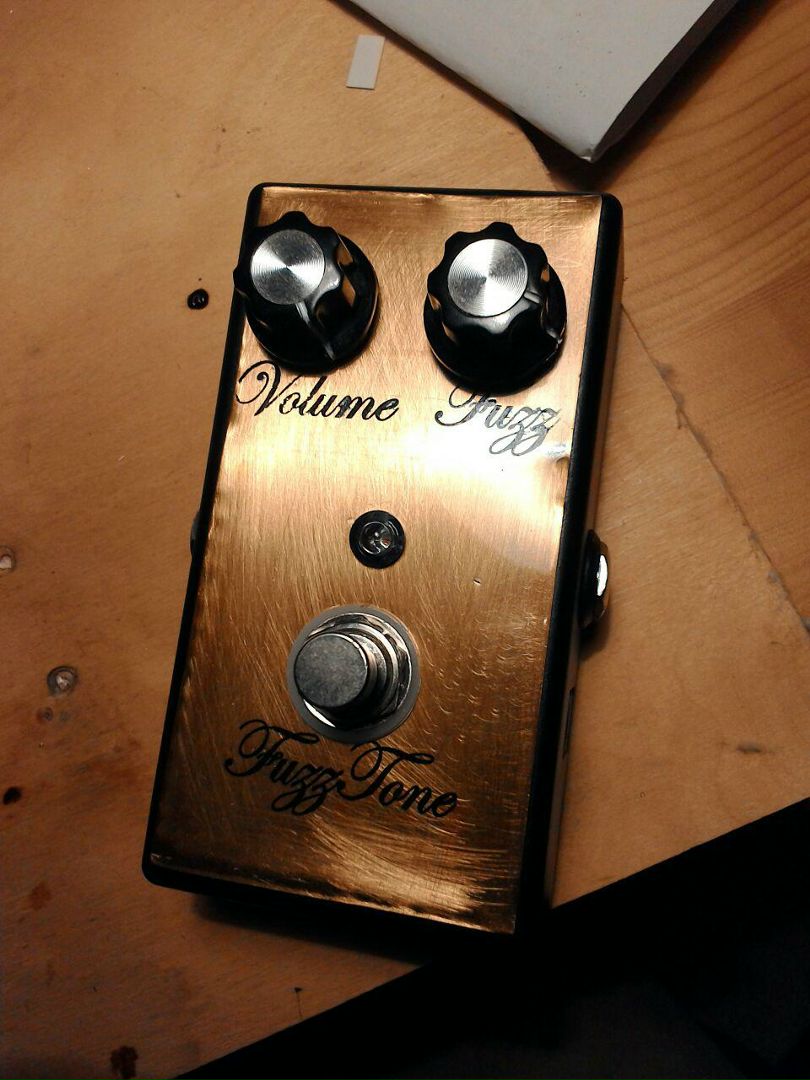

На самом деле, этот проект я закончил еще очень давно, но недавно сигнал начал пропадать да и краска какая-то плохая попалась, она была липкая постоянно и педаль со временем стала очень грязной. Решил отремонтировать и переделать.
